Alles, was Sie brauchen, um Durchmesser, Länge und Gewindesteigung metrischer Schrauben präzise zu bestimmen — damit Sie gleich beim ersten Mal die richtige Befestigung bestellen.
Für präzise Messungen an metrischen Befestigungen im Bereich M4–M12 empfehlen wir die folgenden Werkzeuge.

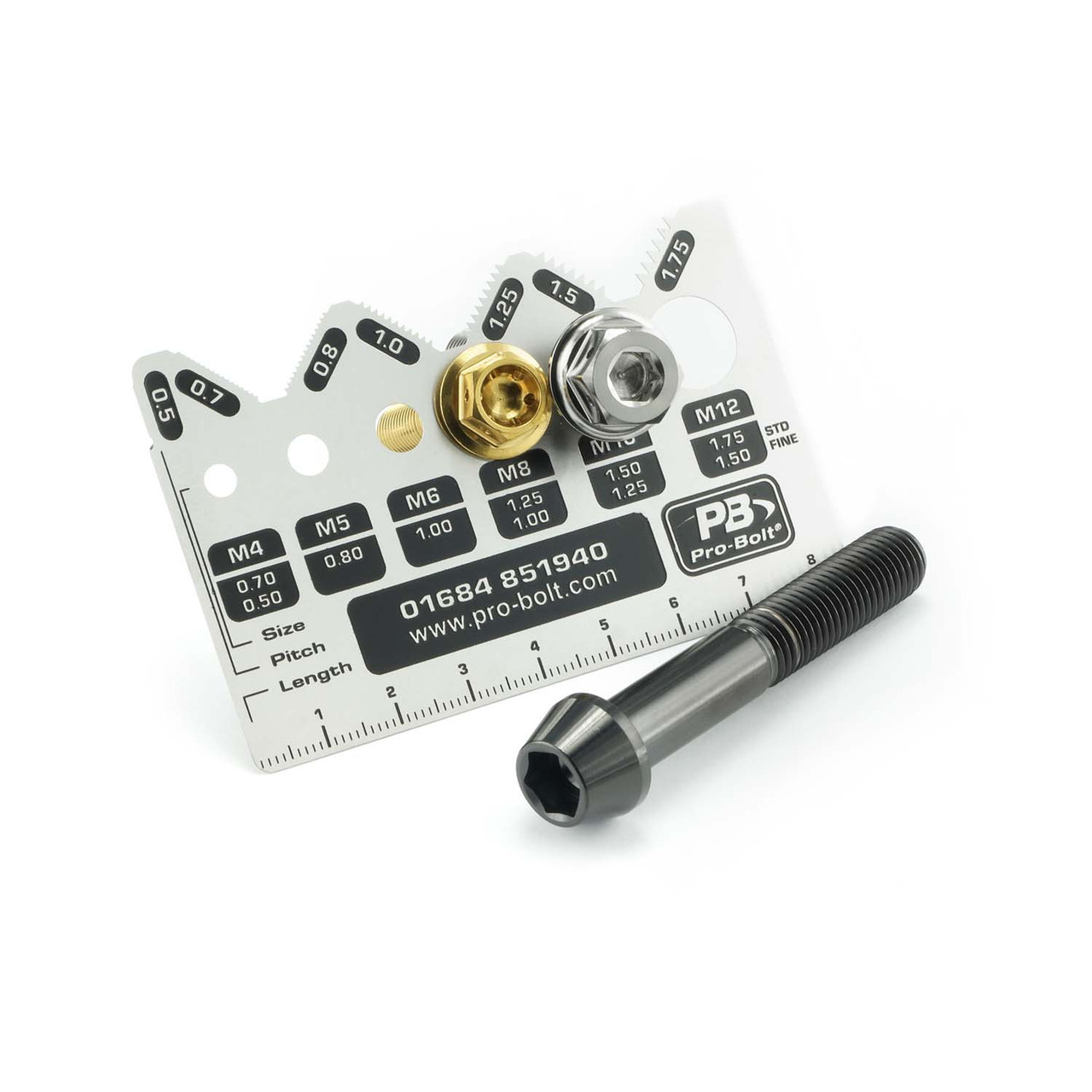

Unser eigenes Edelstahl-Messwerkzeug, speziell für metrische Befestigungen entwickelt. Bestimmen Sie Gewindedurchmesser, Steigung und Länge mit einem einzigen Werkzeug — kein separater Messschieber und keine Steigungslehre erforderlich.
Pro-Gauge im Einsatz ansehen
Für präzise Messungen von Schaftdurchmesser und Gesamtlänge in Millimetern.
Bestimmt die Steigung schnell durch Anlegen der Zähne an das Schraubengewinde.
Hilft, Senk- und Flanschkopfschrauben beim Längenmessen korrekt auszurichten.
Drei Maße beschreiben jede metrische Schraube. Wenn diese stimmen, bestellen Sie immer das richtige Teil.
Auch Nenndurchmesser oder Schaftdurchmesser genannt
Der Durchmesser einer metrischen Schraube ist der Schaftdurchmesser, angegeben in Millimetern. Da dieser annähernd dem Gewindeaußendurchmesser entspricht, kann bei durchgehend gewindeten Schrauben auch direkt am Gewinde gemessen werden.
Von der Materialoberfläche bis zur Spitze gemessen
Bei Schrauben, deren Kopf über der Oberfläche aufliegt, messen Sie von direkt unter dem Kopf bis zum Ende der Schraube. Bei Senkkopfschrauben messen Sie ab der Stelle am Kopf, an der die Materialoberfläche aufliegt, bis zum Ende.
Abstand zwischen den Gewindegängen in mm
Metrische Befestigungen werden über die Steigung beschrieben, nicht über eine Gewindezahl. Eine Steigung von 1,5 bedeutet, dass die Gewindegänge entlang des Schafts 1,5 mm auseinander liegen. Kleinere Schrauben haben in der Regel ein feineres Gewinde (geringere Steigung).
Anhand dieser Referenzbilder erkennen Sie die passende Kopfform und gelangen direkt in den jeweiligen Bereich. Die Materialverfügbarkeit ist auf jeder Karte ausgewiesen — stöbern Sie nach Aluminium, Edelstahl oder Titan.
Kombinieren Sie die passende Scheibe mit Ihrer Befestigung — für gleichmäßige Lastverteilung und sauberes Finish. Stöbern Sie nach Scheiben in Aluminium, Edelstahl oder Titan.
Schnelle Antworten auf die häufigsten Fragen zum Messen von Schrauben.
Setzen Sie einen digitalen Messschieber quer über das Gewinde an. Der Wert in Millimetern ist der Durchmesser der Schraube — eine M8-Schraube misst beispielsweise etwa 8 mm über die Gewindegänge.
Bei Schrauben, deren Kopf über der Oberfläche aufliegt (Innensechskant, Sechskant, Flansch, Linsenkopf), messen Sie von direkt unter dem Kopf bis zur Spitze. Bei Senkkopfschrauben messen Sie von der Oberkante des Kopfes bis zur Spitze, da der Kopf bündig mit der Oberfläche abschließt.
Die Gewindesteigung ist der Abstand zweier benachbarter Gewindegänge in Millimetern. Am einfachsten bestimmen Sie sie mit einer Gewindesteigungslehre — legen Sie nacheinander jedes Blatt an das Gewinde, bis eines exakt passt. Die Zahl auf diesem Blatt ist Ihre Steigung.
Es beschreibt eine metrische Schraube mit 8 mm Durchmesser, 1,25 mm Gewindesteigung und 20 mm Schaftlänge. Dieses Format wird in unserem gesamten Sortiment verwendet.
Nein. Verkleidungs-Race-Spec-Schrauben sind beispielsweise hauptsächlich in Aluminium erhältlich, während Innensechskantschrauben mit Torx-Antrieb nur in Titan verfügbar sind. Prüfen Sie die Material-Tags auf jeder Karte oder stöbern Sie nach Aluminium, Edelstahl oder Titan, bevor Sie bestellen.
Ein digitaler Messschieber und eine Gewindesteigungslehre reichen aus. Noch einfacher geht es mit unserem Pro-Gauge Schrauben-Messwerkzeug, das Durchmesser, Steigung und Länge für M4–M12 in einem einzigen Edelstahl-Werkzeug vereint.
Pro-Gauge bestimmt Gewindedurchmesser, Steigung und Länge in einem einzigen Edelstahl-Werkzeug — für jede Schraube von M4 bis M12.
Pro-Gauge kaufenSie sind sich noch unsicher? Schreiben Sie uns — wir helfen Ihnen, die passende Befestigung zu finden.
